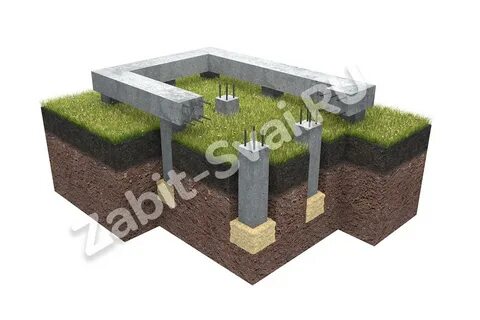

Снятие размеров фундамента лазерным нивелиром

Перед началом любого строительства, будь то дом, баня или гараж, критически важным этапом является точная разметка и проверка геометрии основания. Современные технологии позволяют выполнять эти работы с минимальной погрешностью. Снятие размеров фундамента с помощью лазерного нивелира стало стандартом для профессионалов, обеспечивающим скорость и высочайшую точность измерений.

Традиционные методы с использованием гидроуровня и рулетки отнимают много времени и требуют участия нескольких человек. Лазерный нивелир, проецирующий четкие горизонтальные и вертикальные плоскости, позволяет справиться с задачей в одиночку. Основная задача прибора – создать идеальные ориентиры, относительно которых проверяются диагонали, углы и перепады высот бетонной ленты или плиты.

Подготовка инструмента и площадки к работе

Перед началом измерений необходимо убедиться в исправности нивелира и заряде его батарей. Прибор устанавливается на штатив на устойчивой поверхности, желательно в центре строения или рядом с ним, чтобы луч охватывал все необходимые точки. Важно откалибровать устройство, добившись точного горизонтального положения (современные модели имеют функцию самовыравнивания).

«Нивелир – это не волшебная палочка. Его показания будут точны только на подготовленной площадке. Убедитесь, что в радиусе работы нет сильных вибраций от техники, а сам прибор надежно зафиксирован. Даже небольшой сдвиг в процессе работы сведет все усилия на нет», – советует прораб с 15-летним стажем Дмитрий Соколов.

Пошаговая инструкция по контролю геометрии

Процесс проверки можно разбить на несколько логических шагов, следующих друг за другом.

1. Установите и включите нивелир. Дождитесь завершения самовыравнивания.
2. Спроецируйте лазерную плоскость на фундамент. Отметьте точку луча в одном из внешних углов основания.
3. Перенесите эту отметку во все остальные углы с помощью рулетки, фиксируя отклонения луча от первоначального уровня. Это покажет перепады по высоте.
4. Для проверки прямых углов используйте метод «египетского треугольника» (соотношения сторон 3:4:5) или точный угольник, совмещенный с лазерной линией.
5. Замерьте диагонали между противоположными углами. Их равенство – главный признак правильной прямоугольности формы. Именно для этого этапа особенно важно снятие размеров фундамента лазером, так как луч дает четкий визуальный репер для измерений рулеткой.

Анализ полученных данных: что делать с отклонениями?

Полученные цифры необходимо занести в таблицу и проанализировать. Допустимые отклонения регламентируются СНиП и зависят от типа здания и грунтов.

Незначительные расхождения можно скорректировать на этапе кладки или монтажа обвязки. Серьезные ошибки, особенно в уровне, потребуют выравнивания цементным раствором или даже пересмотра этапа заливки.

Сравнение методов: лазерный нивелир против традиционных инструментов

Чтобы понять преимущества лазерного инструмента, достаточно взглянуть на сравнительную таблицу.

«Многие бригады до сих пор боятся “лазеров”, считая их сложными. На деле же, один раз освоив принцип, они экономят часы рабочего времени на каждом объекте. Это прямая экономия для заказчика и повышение качества работы», – отмечает инженер-строитель Анна Королева.

Частые ошибки новичков и как их избежать

Даже с точным инструментом можно получить неверные данные. Вот список типичных промахов:

• Установка нивелира на неустойчивое или вибрирующее основание.
• Попытка работать без приемника луча на ярком солнце на больших расстояниях.
• Игнорирование проверки уровня заряда батарей, что приводит к отключению прибора во время замеров.
• Замер диагоналей и углов от разных, не связанных между собой реперных точек.

Тщательная подготовка и понимание последовательности действий сведут эти риски к нулю. Помните, что корректное снятие размеров фундамента – это залог успеха всего строительства, позволяющий избежать перекосов стен, проблем с монтажом перекрытий и кровли. Инвестиция в качественный лазерный нивелир или его аренду окупается уже на первых этапах возведения коробки здания.

Таким образом, использование лазерного нивелира трансформирует рутинную и ответственную процедуру проверки в быстрый, наглядный и высокоточный процесс. Это тот случай, когда технология служит не для усложнения, а для кардинального упрощения задачи, выводя качество строительного контроля на принципиально новый уровень.
