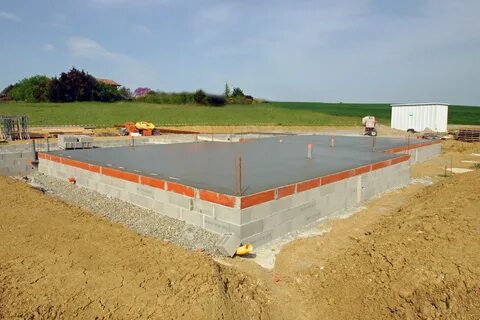

Расчет фундамента на устойчивость против опрокидывания

Проектирование любого ответственного сооружения, от забора до промышленной колонны, требует обязательной проверки несущей способности основания. Особое внимание уделяется расчету фундамента на устойчивость, так как эта проверка гарантирует, что конструкция не потеряет равновесие под действием горизонтальных сил или эксцентриситета нагрузки.

Почему опрокидывание – опасный вид потери устойчивости

В отличие от постепенной осадки, опрокидывание часто происходит внезапно и приводит к катастрофическим последствиям. Этот процесс возникает, когда опрокидывающий момент (M_опр) от внешних нагрузок превышает удерживающий момент (M_уд) от веса конструкции и грунта на её обрезах. Расчет фундамента на устойчивость является обязательным этапом для мачт, подпорных стен, оборудования и зданий с большой парусностью.

«Пренебрежение проверкой на опрокидывание – грубая инженерная ошибка. Особенно коварны циклические нагрузки, например, от ветра, которые могут постепенно раскачивать и «расшатывать» фундамент даже при, казалось бы, достаточном запасе», – отмечает главный проектировщик ООО «ПроектСтальКонструкция» Игорь Васильев.

Читайте также:

Фундамент для летнего душа с поддоном

Ключевые силы и моменты в расчете

Для анализа необходимо выделить все действующие силы. Вертикальные силы (вес сооружения, фундамента, грунта на его уступах) создают стабилизирующий эффект. Горизонтальные силы (ветер, давление грунта, торможения кранов) стремятся опрокинуть конструкцию. Плечи приложения этих сил относительно потенциальной оси вращения (чаще всего – крайней точки подошвы) определяют значения моментов.

• Удерживающий момент M_уд = ΣG_i * l_i, где G – стабилизирующие силы, l – плечи до оси.
• Опрокидывающий момент M_опр = ΣF_i * h_i, где F – горизонтальные силы, h – плечи.
• Критерием устойчивости является коэффициент: k = M_уд / M_опр ≥ γ_n.

Нормативные значения коэффициента устойчивости

Требуемый коэффициент запаса зависит от сочетания нагрузок, ответственности сооружения и уровня риска. Нормативные документы (СП 22.13330, СП 20.13330) устанавливают минимальные значения.

Факторы, повышающие риск опрокидывания

На устойчивость фундамента влияет множество факторов, которые необходимо моделировать в расчете. К ним относятся наличие подземных вод, снижающих вес грунта и его сопротивление; наклон строительной площадки; динамические и циклические нагрузки; эксцентричное приложение вертикальной силы от колонны или стены. Неправильная оценка любого из этих факторов может привести к завышенным и небезопасным результатам.

«При проектировании фундаментов под высокие стеллажи на складах мы всегда отдельно рассматриваем сценарий частичной загрузки. Пустые полки – самый опасный режим с точки зрения устойчивости против опрокидывания, так как стабилизирующий вес минимален, а парусность конструкции остается высокой», – делится опытом инженер-расчетчик Анна Климова.

Читайте также:

Полезные рекомендации по строительству подпорных стен

Методы увеличения устойчивости фундамента

Если проверка показывает недостаточный коэффициент запаса, проектировщик может принять ряд конструктивных мер. Увеличение ширины подошвы фундамента – самый эффективный способ, так как оно напрямую увеличивает плечо удерживающих сил. Также применяется устройство анкерных тяг или свай, работающих на выдергивание, увеличение глубины заложения для использования массы обратной засыпки, и применение уступов для более рационального распределения массы бетона.

1. Уширение подошвы (наращивание «пятки» с наветренной стороны).
2. Заглубление фундамента и использование массы грунта на обрезах.
3. Применение анкеров или свай, работающих на растяжение.
4. Устройство диафрагм жесткости или объединение с соседними фундаментами.

Пример расчета для мачты освещения

Рассмотрим упрощенный случай. Масса мачты с фундаментом 10 т, горизонтальная ветровая нагрузка 2 т. Высота приложения ветровой нагрузки 6 м, ширина фундамента 2 м. Ось опрокидывания – крайняя точка подошвы.

Как видно из примера, даже при кажущейся массивности фундамента, расчет на устойчивость может показать его недостаточность. Этот вид анализа является не формальностью, а важнейшим инструментом обеспечения безопасности и долговечности строительных объектов. Использование специализированного программного комплекса позволяет учесть все факторы и получить надежный результат, гарантирующий стабильность конструкции на протяжении всего срока службы.
