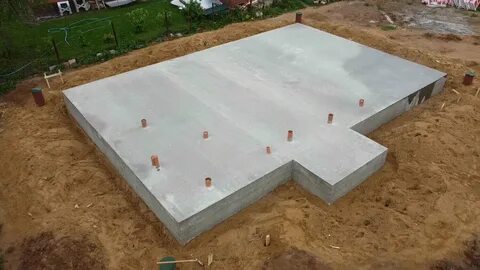

Планируя установку емкости для хранения дизельного топлива, многие сосредотачиваются на выборе самого резервуара, забывая о критически важной основе. Правильно спроектированный и построенный фундамент под резервуар — это не просто бетонная плита, а гарантия долговечности, безопасности и бесперебойной работы всей системы топливоснабжения. Его задача — равномерно распределить нагрузку, предотвратить просадку грунта и защитить конструкцию от коррозии.
Основная ошибка — заливать плиту «на глазок». Расчет должен учитывать множество факторов: полный вес заполненной емкости, тип и несущую способность грунта, уровень грунтовых вод и климатические особенности региона. Для небольших наземных резервуаров до 5 куб. м иногда используют подготовленные песчано-гравийные подушки, но для стационарных конструкций надежнее монолитная железобетонная плита.
Выбор типа основания зависит от объема резервуара, условий площадки и бюджета проекта. Рассмотрим основные варианты.
«Никогда не экономьте на подготовке основания. Стоимость ремонта просевшего и деформированного резервуара с утечкой топлива в десятки раз превысит затраты на качественный фундамент. Обязательно делайте геологию участка», — советует инженер-проектировщик Алексей Гордеев.
Процесс создания надежного фундамента включает несколько обязательных этапов. Сначала производится разметка и выемка грунта на расчетную глубину. Затем обустраивается песчано-щебеночная подушка с послойным трамбованием. После этого монтируется опалубка и арматурный каркас, который заливается бетоном марки не ниже М300. Особое внимание уделяется гидроизоляции верхней поверхности плиты битумными материалами или рулонными мембранами.
Строительство должно вестись с учетом требований СП 28.13330 (защита от коррозии) и рекомендаций производителей резервуаров. Плита должна выступать за габариты емкости минимум на 30 см с каждой стороны. Важнейший параметр — толщина плиты. Для бытовых емкостей она обычно начинается от 200 мм.
| Объем резервуара, куб. м | Минимальная толщина плиты, мм | Рекомендуемый класс бетона | Минимальный выступ за габариты, см |
|---|---|---|---|
| До 3 | 150 | В22,5 (М300) | 20 |
| 5 – 10 | 200 | В22,5 (М300) | 30 |
| 10 – 25 | 250 | В25 (М350) | 40 |
| 25 – 50 | 300 | В25 (М350) | 50 |
Помимо плиты, часто требуется обваловка или поддон для сбора возможных утечек — так называемая «ванна». Это обязательное требование для промышленных объектов и резервуаров, расположенных вблизи водных объектов. Поддон представляет собой герметичную емкость большего размера, в которую помещается сам резервуар.
«При проектировании мы всегда закладываем коэффициент запаса прочности 1.5 к расчетной нагрузке. Также критически важно обеспечить уклон плиты или поддона в сторону технологического приямка для контроля и откачки возможных аварийных разливов», — отмечает технолог Сергей Волков.
Для точного расчета необходимо суммировать все виды нагрузок: вес пустого резервуара, массу дизельного топлива (плотность ~ 860 кг/м³), снеговую и ветровую нагрузку. Полученное значение используется для определения площади и толщины фундамента с учетом сопротивления грунта.
| Компонент нагрузки | Расчет | Значение, кг |
|---|---|---|
| Вес резервуара (сталь 5 мм) | ~ 450 кг | 450 |
| Вес солярки | 10 000 л * 0.86 кг/л | 8600 |
| Снеговая нагрузка (средняя полоса) | Площадь резервуара * 180 кг/м² | ~ 200 |
| Суммарная нагрузка | ~ 9250 кг |
Игнорирование этих ошибок приводит к аварийным ситуациям. Вот чего следует избегать:
Правильно обустроенное основание — залог безопасной и долгой эксплуатации хранилища дизельного топлива. Оно защищает значительные финансовые вложения в топливную инфраструктуру и минимизирует экологические риски. Проектирование и монтаж лучше доверять специалистам, имеющим опыт работы с подобными объектами.
