Фундамент для опоры волоконно-оптической линии

При проектировании и строительстве волоконно-оптических линий связи (ВОЛС) огромное внимание уделяется надежности опорных конструкций. Качественный фундамент для опоры ВОЛС является залогом долговечности и бесперебойной работы всей телекоммуникационной сети. Именно от него зависит устойчивость столба к ветровым и механическим нагрузкам, а также безопасность эксплуатации.

Основная задача такого основания – передать и распределить нагрузку от опоры и натянутых кабелей на грунт, предотвратив крен или падение конструкции. Тип и конструкция фундамента выбираются исходя из множества факторов: типа опоры (железобетонная, металлическая, деревянная), характеристик грунта, климатических условий региона и расчетных нагрузок.

Основные типы фундаментов для опор ВОЛС

В практике строительства магистральных и городских линий связи применяются несколько типов оснований. Выбор между ними – это всегда компромисс между стоимостью, скоростью монтажа и требованиями к несущей способности.

• Сборные железобетонные блоки (приставные): используются для усиления существующих опор или как основа для новых. Быстро монтируются, но требуют точного расчета.
• Монолитные железобетонные фундаменты: самый распространенный и надежный вариант. Заливаются непосредственно на месте установки опоры. Именно такой фундамент для опоры часто выбирают для ответственных участков магистральных линий.
• Свайные фундаменты: применяются на слабых, пучинистых или обводненных грунтах. Свая передает нагрузку на более глубокие и плотные слои почвы.
• Анкерные фундаменты (винтовые сваи): популярны благодаря скорости установки и возможности монтажа в любое время года. Металлическая свая вкручивается в грунт, что минимизирует земляные работы.

«Нельзя экономить на расчете фундамента. Ошибка в оценке несущей способности грунта или пучения зимой может привести к перекосу опоры, натяжению и обрыву оптического кабеля, что обойдется в десятки раз дороже, чем правильно выполненное основание», – отмечает главный инженер проектной компании «СвязьСтройПроект».

Ключевые факторы проектирования

Проектирование начинается с комплексного анализа условий на трассе. Геологические изыскания определяют тип грунта, его плотность, уровень грунтовых вод и глубину промерзания. Эти данные напрямую влияют на выбор типа фундамента, его глубину заложения и габариты.

Климатические условия – второй критически важный фактор. Расчетная ветровая нагрузка, толщина гололеда на проводах, температурный диапазон – все эти параметры суммируются в общую нагрузку, которую должна выдержать опора вместе с фундаментом.

Сравнительная таблица типов фундаментов

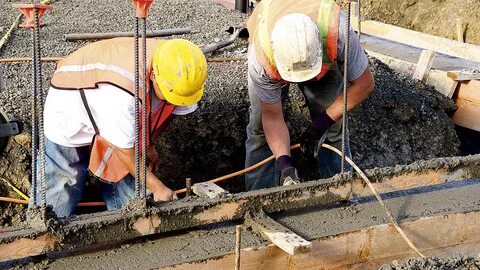

Технология монтажа монолитного фундамента

Этот процесс является наиболее трудоемким, но и самым основательным. После разметки трассы и мест установки опор производится выемка грунта. Размеры котлована должны превышать проектные размеры фундамента для удобства монтажа опалубки.

1. Подготовка котлована и устройство песчано-гравийной подушки.
2. Сборка и установка опалубки.
3. Монтаж армирующего каркаса, который придает конструкции прочность на изгиб.
4. Установка закладных деталей или анкерных болтов для последующего крепления опоры.
5. Заливка бетонной смеси с обязательным вибрированием для удаления пузырей воздуха.
6. Выдержка для набора прочности (не менее 28 дней при нормальных условиях).

«Современные технологии позволяют ускорить процесс. Например, использование готовых сухих бетонных смесий и быстротвердеющих добавок сокращает время набора прочности. Однако контроль качества на каждом этапе – от марки бетона до глубины вибрирования – остается обязательным», – комментирует прораб строительной бригады, специализирующейся на ВОЛС.

Контроль качества и приемка работ

После завершения монтажа и набора прочности фундамент подвергается тщательной проверке. Измеряются его геометрические размеры, положение анкерных болтов, вертикальность и отметки. Часто проводятся испытания контрольными нагрузками.

Экономические аспекты выбора

Стоимость устройства основания может составлять значительную часть бюджета проекта. Важно рассматривать не только прямые затраты на материалы и работу, но и косвенные: необходимость в тяжелой технике, сроки производства работ, затраты на восстановление ландшафта.

Таким образом, проектирование и строительство фундамента для опоры ВОЛС – это комплексная инженерная задача, требующая учета всех внешних факторов и строгого соблюдения технологий. Правильно выбранное и выполненное основание обеспечит десятилетия стабильной работы волоконно-оптической линии связи, защищая инвестиции в цифровую инфраструктуру.
