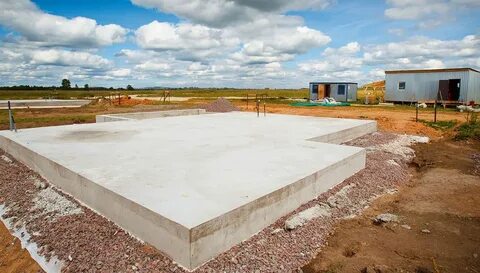

Когда речь заходит о установке метеорологической мачты, многие ошибочно полагают, что главное — это высокоточные датчики. Однако без надежной основы вся конструкция становится уязвимой. Правильно спроектированный и построенный фундамент для метеомачты является залогом долговечности, устойчивости и, как следствие, точности собираемых данных. Это основа, которая противостоит ветровым, снеговым нагрузкам и морозному пучению грунта.
Выбор типа основания зависит от целого ряда факторов. Ключевыми из них являются высота и вес самой мачты, характеристики грунта на участке, климатические особенности региона и бюджет проекта. Неправильная оценка хотя бы одного параметра может привести к крену конструкции или ее разрушению.
В практике строительства метеорологических вышек применяются несколько проверенных решений. Каждое из них имеет свою область применения и технологические особенности монтажа.
«Главная ошибка — экономия на геологических изысканиях. Не зная тип грунта и уровень грунтовых вод, вы строите вслепую. Фундамент, идеальный для песчаника, может «поплыть» на суглинке после первой же весны», — отмечает инженер-проектировщик Алексей Гордеев.
Проектирование начинается с расчета всех действующих на мачту сил. Основной нагрузкой является ветровая, которая может создавать значительный опрокидывающий момент, особенно для мачты с установленным оборудованием.
| Скорость ветра (м/с) | Давление (кгс/м²) | Опрокидывающий момент (кгс*м) |
|---|---|---|
| 20 | 25 | ~1250 |
| 30 | 56 | ~2800 |
| 40 | 100 | ~5000 |
Процесс возведения основания требует строгого соблюдения технологии. Последовательность работ обычно следующая:
Качество материалов напрямую влияет на срок службы всего сооружения. Для армирования используется стальная арматура периодического профиля. Марка бетона должна быть не ниже М300 (В22.5) с показателем морозостойкости F150 и водонепроницаемости W6.
| Параметр | Значение | Примечание |
|---|---|---|
| Класс прочности | B22.5 (М300) | Минимально допустимый |
| Морозостойкость | F150 | Выдерживает 150 циклов заморозки/разморозки |
| Водонепроницаемость | W6 | Защита от грунтовой влаги |
«Нельзя недооценивать роль закладных деталей. Анкерные болты должны быть из коррозионностойкой стали и точно позиционированы в опалубке до заливки бетона. Ошибка в несколько миллиметров приведет к большим проблемам при монтаже мачты», — комментирует прораб специализированной строительной компании Виктор Семенов.
В районах вечной мерзлоты или на обводненных грунтах применяются особые технологии. Это может быть использование винтовых свай, которые вкручиваются в грунт, или термостабилизация основания для предотвращения оттаивания мерзлоты под фундаментом.
После завершения бетонных работ и набора бетоном проектной прочности (проверяется лабораторно) производится контрольная проверка. Измеряются точность расположения анкерных болтов, горизонтальность поверхности фундамента и соответствие его геометрических размеров проекту. Только после этого можно приступать к монтажу мачты.
Инвестиции в грамотно рассчитанный и качественно построенный фундамент окупаются многолетней бесперебойной работой метеорологической станции. Это тот случай, когда основа, остающаяся невидимой, играет решающую роль в успехе всего проекта по сбору точных климатических данных.
