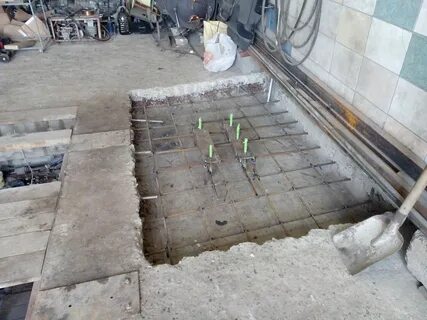

Усиление фундамента обоймами из железобетона

Когда речь заходит о реконструкции или увеличении нагрузки на существующее здание, первым делом инженеры оценивают состояние основания. Одним из самых надежных и проверенных методов является усиление фундамента железобетонными обоймами. Эта технология позволяет значительно увеличить несущую способность и долговечность старого основания без его полной замены.

Железобетонная обойма представляет собой своеобразную «рубашку» или корсет, который устраивается по периметру существующего фундамента. Конструктивно она состоит из арматурного каркаса, который вяжется или прикрепляется к старому основанию, и бетонной смеси, заливаемой в подготовленную опалубку. В результате старое и новое бетонное тело работают как единое целое.

Когда требуется усиление обоймами?

Существует ряд ситуаций, когда эта технология становится оптимальным решением. Прежде всего, это физический износ старого фундамента: появление глубоких трещин, выкрашивание бетона, коррозия арматуры. Также метод незаменим при надстройке дополнительных этажей, когда расчетная нагрузка на основание возрастает. Часто к нему прибегают при изменении гидрогеологических условий участка или при обнаружении ошибок, допущенных в первоначальном проекте.

«Устройство железобетонных обойм — это классика усиления. Метод хорош своей предсказуемостью и высокой ремонтопригодностью. Ключ к успеху — тщательная подготовка поверхности старого бетона и надежная анкеровка арматурных каркасов», — отмечает главный инженер проекта Сергей Волков.

Основные типы железобетонных обойм

В зависимости от конструкции и способа опирания, обоймы делятся на несколько типов. Выбор конкретного варианта зависит от состояния грунта, типа существующего фундамента и величины требуемого прироста несущей способности.

• Усиление фундамента железобетонными обоймами может выполняться с одной стороны (односторонняя обойма) или с двух-трех сторон (многсторонняя).
• Сквозная (полная) обойма, когда новое бетонное кольцо полностью охватывает старое основание по всему периметру.
• Обоймы, усиленные буроинъекционными сваями, для случаев, когда необходимо передать нагрузку на более глубокие и прочные слои грунта.

Технология устройства: ключевые этапы

Процесс усиления требует строгой последовательности операций. Начинается все с детального обследования и расчетов. Затем выполняется откопка фундамента участками (захватками) для избежания потери устойчивости здания. Поверхность старого бетона очищается, на ней делаются насечки для лучшего сцепления. После этого монтируется арматурный каркас, который анкерами связывается с существующим фундаментом. Устанавливается опалубка и производится бетонирование.

Преимущества и недостатки метода

Как и любая технология, усиление обоймами имеет свои сильные и слабые стороны. К неоспоримым преимуществам можно отнести высокую надежность и долговечность получаемой конструкции, возможность вести работы в стесненных условиях и относительно низкий уровень шума. Однако метод достаточно трудоемок, требует времени на набор прочности бетоном и не всегда применим при крайне высокой степени износа старого основания.

«Нельзя воспринимать обойму как панацею. Ее применение должно быть строго обосновано расчетом. Иногда, особенно при сильной фильтрации грунтовых вод, более рациональным может быть комбинированное решение — обойма плюс дренаж или инъектирование», — считает эксперт по основам и фундаментам Анна Захарова.

Материалы и расчетные параметры

Для устройства обойм используется тяжелый бетон класса не ниже В15-В20. Арматура применяется преимущественно рифленая (А400-А500). Толщина обоймы, шаг и диаметр арматуры определяются расчетом. Важнейшим параметром является прочность сцепления старого и нового бетона, которая обеспечивается как механическим зацеплением (насечки), так и использованием специальных адгезионных составов.

Ошибки, которых следует избегать

Непрофессиональный подход к усилению может свести на нет все усилия и даже ухудшить ситуацию. Распространенной ошибкой является игнорирование этапа обследования и расчетов. Заливка бетона без тщательной подготовки поверхности старого фундамента приводит к отсутствию монолитности. Также критично нарушать технологию послойного бетонирования или использовать некачественные материалы.

1. Отказ от предварительного вскрытия и обследования фундамента.
2. Экономия на качестве бетона или арматуры.
3. Отсутствие надежной анкеровки нового арматурного каркаса к старому фундаменту.
4. Бетонирование сразу по всему периметру без деления на захватки.

Таким образом, технология усиления фундаментов с помощью железобетонных обойм остается одним из самых востребованных и эффективных решений в практике реконструкции. Ее успешная реализация зависит от грамотного проектирования, соблюдения технологии производства работ и использования качественных материалов. При правильном применении этот метод позволяет продлить жизнь здания на десятки лет, обеспечивая безопасность и устойчивость всей конструкции.
