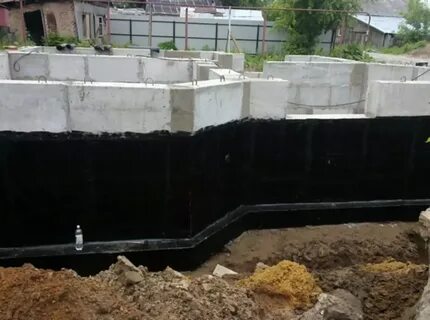

Стыковка старого и нового фундамента деформационным швом

Пристройка к существующему зданию или расширение его площади – ответственная задача, где ключевым становится вопрос надежного соединения оснований. Правильно выполненная стыковка старого и нового фундамента деформационным швом – это не просто технологический этап, а гарантия долговечности всей конструкции, предотвращающая появление трещин из-за разницы в осадке.

Почему нельзя жестко соединить основания?

Новый фундамент, даже если он рассчитан по всем нормам, неизбежно даст усадку в течение нескольких лет. Старое основание уже прошло этот процесс и стабилизировалось. Жесткая связка (армированием или заливкой впритык) приведет к тому, что силы от усадочных деформаций разорвут место соединения или вызовут трещины в стенах. Деформационный шов – это техническое решение, которое позволяет новому фундаменту «играть» независимо, не нанося ущерба существующей постройке.

«Самая распространенная ошибка частных застройщиков – желание сэкономить и связать старый и новый фундамент арматурой. Это создает точку концентрации напряжений. В 90% случаев такой «узел» рано или поздно дает трещину. Деформационный шов – единственный цивилизованный способ», – отмечает инженер-строитель с 20-летним стажем Александр Коробов.

Читайте также:

Полезные технологии для строительства без ошибок

Конструкция деформационного шва при стыковке фундаментов

Шов представляет собой не просто пустой промежуток. Это продуманный «слоеный пирог», каждый элемент которого выполняет свою функцию. Основная его задача – обеспечить независимую осадку и защитить от проникновения воды.

• Зазор. Основное пространство шириной от 20 до 100 мм (зависит от типа грунта и расчетной осадки).
• Гидроизоляция. Рулонный материал (например, гидростеклоизол), уложенный с обеих сторон шва.
• Уплотнитель. Листовой материал (пенополистирол, пенополиэтилен), который заполняет объем и остается эластичным.
• Герметик. Верхний слой – эластичная мастика или специальная лента, защищающая шов от атмосферной влаги.

Пошаговая технология устройства шва

Работы требуют тщательной подготовки. После разработки котлована под новое основание, вертикальная стенка старого фундамента очищается, выравнивается и грунтуется. Далее технология выглядит так:

1. К подготовленной стенке на всю высоту будущего шва крепится лист утеплителя (например, ЭППС), который будет служить и опалубкой, и компенсатором.
2. С внешней стороны этого листа крепится гидроизоляционный ковер.
3. Устанавливается основная опалубка и производится заливка нового фундамента.
4. После схватывания бетона и снятия опалубки шов дополнительно заполняется уплотнителем и герметизируется.

Расчетные параметры деформационного шва

Ширина шва – критически важный параметр. Она зависит от нескольких факторов, которые должен оценить инженер. Для ориентира можно использовать усредненные данные.

Материалы для заполнения и герметизации

Выбор правильных материалов определяет эффективность всего узла. Они должны сохранять эластичность долгие годы, не бояться влаги и перепадов температур.

«Не экономьте на герметике. Дешевые акриловые составы на солнце растрескаются за сезон, и вода начнет попадать в шов. Зимой она замерзнет и расширится, сведя на нет всю работу. Используйте только профессиональные эластичные мастики для наружных работ», – советует прораб Сергей Захаров.

Распространенные ошибки и как их избежать

Даже понимая важность технологии, многие допускают промахи. Одна из них – заполнение шва песком, цементным раствором или монтажной пеной, которая не предназначена для постоянного контакта с влагой и быстро разрушается. Другая ошибка – игнорирование гидроизоляции боковых стенок, что ведет к капиллярному подсосу влаги в бетон. Важно помнить, что стыковка фундаментов деформационным швом – это система, где важен каждый компонент.

Грамотное проектирование и скрупулезное выполнение работ по устройству деформационного шва – это инвестиция в безаварийную эксплуатацию пристроя на долгие десятилетия. Такой подход учитывает природу материалов и грунтов, позволяя старому и новому дому существовать в гармонии, без конфликта и разрушительных последствий.
