Фундамент с выпусками арматуры под кирпичные столбы

При возведении ограждений, навесов или легких построек часто возникает необходимость в установке кирпичных столбов. Чтобы такая конструкция была по-настоящему прочной и долговечной, ее основание требует особого подхода. Одним из наиболее надежных решений является фундамент с выпусками арматуры, который создает монолитную связь между бетонным основанием и кирпичной кладкой.

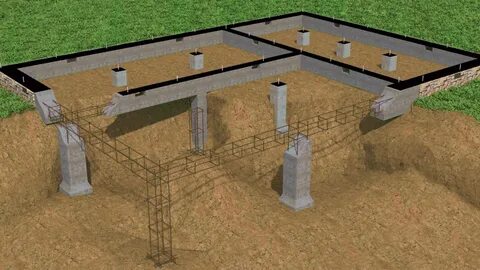

Технология заключается в том, что при заливке бетонной опоры (чаще всего столбчатого или свайно-ростверкового типа) из нее вертикально выводятся стальные стержни. Эти выпуски впоследствии становятся частью кирпичного столба, обеспечивая жесткое армирование и предотвращая крен или отрыв кладки от фундамента при морозном пучении грунта или ветровых нагрузках.

Преимущества технологии армированных выпусков

Почему этот метод заслуживает внимания? Он решает ключевую проблему раздельных конструкций – отсутствие связи. Кирпичный столб, просто стоящий на бетонной подушке, уязвим. Арматурные выпуски превращают два элемента в единую систему.

• Повышенная устойчивость к горизонтальным нагрузкам (ветер, вибрации).
• Исключение риска смещения или опрокидывания столба.
• Компенсация неравномерных деформаций грунта.
• Долговечность всей конструкции за счет монолитности.
• Возможность возведения более высоких и нагруженных опор.

«Выпуски арматуры – это не просто прутки, торчащие из бетона. Это расчетный элемент, который должен быть правильно заанкерен в фундаменте и достаточно защищен слоем кладки от коррозии. Диаметр и количество стержней определяются исходя из высоты и сечения будущего столба, а также ветровой нагрузки», – отмечает инженер-строитель Алексей Гордеев.

Конструктивные особенности и расчет параметров

Основные параметры, требующие внимания при проектировании: глубина заложения фундамента, его сечение, а также характеристики самих выпусков. Глубина зависит от уровня промерзания грунта, обычно она составляет не менее 1-1.5 метра для средней полосы. Сечение бетонной опоры делают шире сечения столба на 10-15 см с каждой стороны.

Пошаговый процесс устройства фундамента

Работы начинаются с разметки и земляных работ. После подготовки котлована или скважины под опору устраивается песчано-гравийная подушка с трамбовкой. Далее вяжется арматурный каркас для самого фундамента. К этому каркасу строго вертикально привязываются стержни-выпуски. Критически важно надежно их зафиксировать, чтобы при заливке бетона они не сместились.

1. Разметка мест установки столбов.
2. Бурение ям или рытье котлованов на расчетную глубину.
3. Устройство подушки из щебня и песка толщиной 15-20 см.
4. Сборка и установка арматурного каркаса с привязанными вертикальными выпусками.
5. Установка опалубки для надземной части опоры (цоколя).
6. Заливка бетонной смеси марки не ниже М300 с уплотнением вибратором.
7. Выдержка бетона для набора прочности (не менее 7 дней) и последующий демонтаж опалубки.

Распространенные ошибки и как их избежать

Даже при кажущейся простоте технологии здесь есть «подводные камни». Ошибки на этапе устройства основания сведут на нет все усилия по кладке красивых столбов.

• Слабое анкеровка выпусков в теле фундамента. Стержни должны быть надежно связаны с основным каркасом, а не просто воткнуты в свежий бетон.
• Недостаточная длина выпуска. Короткие прутья не обеспечат нужной связи с кладкой.
• Отсутствие гидроизоляции. Место выхода арматуры из бетона и первые ряды кладки нуждаются в защите от капиллярной влаги.
• Использование гладкой арматуры вместо рифленой (А400С). Рифление обеспечивает лучшее сцепление с бетоном и раствором.

Мнение практика о важности деталей

Многие недооценивают важность подготовительного этапа. Качество всей конструкции начинается с правильного расчета и внимания к мелочам на стадии заливки основания.

«Часто застройщики экономят на арматуре для выпусков, используют что попало под руку – обрезки, сетку, гладкие прутки. Это большая ошибка. Для такого ответственного узла нужна только качественная строительная арматура расчетного сечения. Экономия в сотню рублей здесь может привести к перекосу ворот или разрушению столба через пару зим», – предупреждает прораб с 20-летним стажем Дмитрий Семенов.

Гидроизоляция и кладка столба

После набора прочности фундаментом, прежде чем начать кладку, необходимо выполнить гидроизоляцию. На бетонное основание укладывается слой рубероида или современной битумной мембраны. Это отсекает капиллярный подсос влаги из грунта в кирпич. Далее начинается процесс кладки: арматурные выпуски аккуратно заводятся в швы между кирпичами. Обычно их распределяют по внутреннему периметру столба, перевязывая кладочной сеткой через каждые 4-5 рядов для дополнительной прочности. Полость в центре столба, где находятся стержни, впоследствии может быть заполнена кладочным раствором или бетоном.

Таким образом, технология с применением армированных выпусков требует больших трудозатрат и более ответственного подхода на этапе нулевого цикла. Однако она гарантирует результат – кирпичные столбы, которые будут стоять десятилетиями без намека на крен или трещины, выдерживая и вес, и давление ветра. Это тот случай, когда надежность конструкции целиком зависит от правильного и прочного начала.
