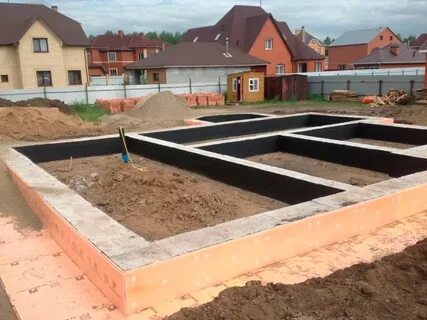

Фундамент для трансформаторной подстанции на участке

Планируя установку трансформаторной подстанции (ТП) на частной территории или промышленной площадке, многие владельцы в первую очередь думают о выборе самого оборудования. Однако надежность и долговечность всей энергетической установки начинается с грамотно спроектированного и правильно возведенного основания. Фундамент для трансформаторной подстанции – это не просто бетонная плита, а сложная инженерная конструкция, от которой зависит безопасность и бесперебойность электроснабжения.

Основная задача такого основания – равномерно распределить значительный вес оборудования (трансформаторов, распределительных устройств) на грунт, предотвратить просадки, крены и защитить конструкцию от воздействия грунтовых вод и морозного пучения. Ошибки на этапе закладки фундамента могут привести к деформациям каркаса подстанции, повреждению кабельных вводов и даже аварийным ситуациям.

Ключевые этапы проектирования основания

Проектирование начинается с комплексного анализа участка. Геологические изыскания определяют тип грунта, его несущую способность, уровень грунтовых вод и глубину промерзания. Эти данные являются основой для выбора типа фундамента и расчета его параметров. Нормы и требования к основаниям для ТП регламентируются сводами правил, такими как СП 45.13330.2012 «Земляные сооружения, основания и фундаменты».

«Никогда не экономьте на геологии участка. Установка мощного трансформатора на неподготовленный грунт – это гарантия проблем через 2-3 года. Фундамент для трансформаторной подстанции должен компенсировать все слабые стороны грунтовой основы», – отмечает главный инженер проектной организации Алексей Семенов.

Типы фундаментов для ТП и критерии выбора

Выбор конкретного типа конструкции зависит от веса оборудования, типа подстанции (киосковая, мачтовая, закрытая) и грунтовых условий. Рассмотрим наиболее распространенные варианты.

• Монолитная железобетонная плита. Наиболее универсальный и надежный вариант для большинства киосковых и закрытых подстанций. Обеспечивает максимальную устойчивость и распределение нагрузки. Именно такой фундамент под трансформаторную подстанцию часто выбирают для участков со слабыми грунтами.
• Свайный или свайно-ростверковый фундамент. Применяется на участках с высоким уровнем грунтовых вод, пучинистыми или слабыми грунтами. Сваи передают нагрузку на более глубокие и плотные слои почвы.
• Ленточный фундамент. Может использоваться для легких каркасных конструкций на устойчивых грунтах. Чаще служит основанием для стен, тогда как под тяжелое оборудование внутри заливаются отдельные монолитные площадки.

Технология возведения монолитного плитного основания

Рассмотрим процесс создания наиболее распространенного типа – монолитной плиты. Работы ведутся в строгой последовательности.

1. Разметка и разработка котлована согласно проекту.
2. Устройство песчано-гравийной подушки с послойным трамбованием.
3. Монтаж опалубки и укладка гидроизоляционного слоя.
4. Сборка и установка объемного арматурного каркаса.
5. Заливка бетонной смеси марки не ниже М300 с виброуплотнением.
6. Уход за бетоном (увлажнение, укрытие) и набор проектной прочности в течение 28 суток.

Нормативные требования и параметры

Конкретные размеры, глубина заложения, марка бетона и диаметр арматуры определяются расчетом. Однако существуют общие практические рекомендации, отраженные в таблицах.

«При заливке важно предусмотреть закладные элементы или анкерные болты для последующего крепления каркаса подстанции. Их положение должно быть выверено с точностью до миллиметра по проектным чертежам», – комментирует прораб строительной компании Дмитрий Волков.

Дополнительные конструктивные элементы

Помимо несущей плиты, фундаментный комплекс включает несколько важных систем. Обязательно устройство контура заземления, который монтируется до заливки бетона и выводится на точки подключения. Для отвода атмосферных и талых вод предусматривается отмостка по периметру. В случае заглубленных конструкций необходима надежная гидроизоляция стенок и дренаж.

Контроль качества и приемка работ

Каждый этап возведения основания должен контролироваться. Проверяется соответствие проекту геометрии котлована, качество подушки, диаметр и шаг арматуры, марка поступающего бетона. После набора прочности выполняется визуальный осмотр на отсутствие трещин и раковин, проверяется геодезией горизонтальность поверхности и точность расположения закладных деталей. Только после подписания акта скрытых работ можно переходить к монтажу самой трансформаторной подстанции.

Инвестиции в качественное основание окупаются многолетней бесперебойной службой энергооборудования. Правильно рассчитанный и построенный фундамент нейтрализует риски, связанные с подвижками грунта, и является залогом безопасности объекта. Соблюдение технологии на этом этапе – прямая ответственность застройщика перед собой и будущими пользователями объекта.
